東特（浙江）有限公司擅長開發和生產線徑0.025㎜～0.6㎜自粘性漆包線。用途為揚聲器用音圈、手機內各種小型線圈、電感線圈、小型馬達線圈等。追求高精度的自粘精密卷線和耐熱性，能夠滿足高端領域的需求。
導體品種分類 : 銅線?高張力線?合金線?輕量線?特殊線（磁性 GeeDOME）
絕緣膜品種分類 : 耐熱等級（E,F,H,C類）
自粘品種分類 : 粘合方法類（溶劑粘合、熱風?通電粘合、熱硬化粘合）
導體品種分類 : 銅線?高張力線?合金線?輕量線?特殊線（磁性 GeeDOME）
絕緣膜品種分類 : 耐熱等級（E,F,H,C類）
自粘品種分類 : 粘合方法類（溶劑粘合、熱風?通電粘合、熱硬化粘合）
產品一覽（導體分類與特性×絕緣層耐熱等級×自粘層分類與特性）

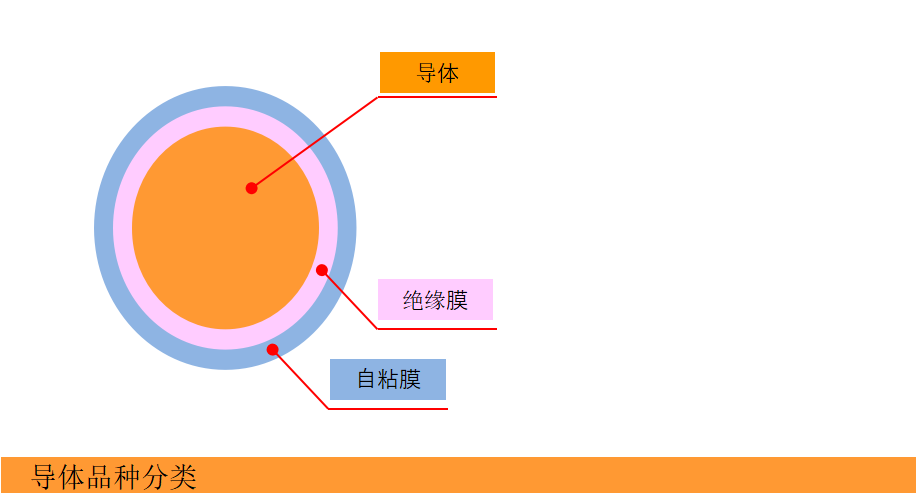

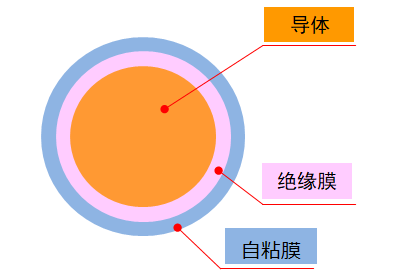

斷面構造
| 導體 品種分類 |
| 品名 |
對應線徑 （mm） |
密度 （g/mm2） |
導電率 （實測值） |
抗張強度 （實測值） （N/mm2） |
特征 |
用途 |
||
| 導體分類 |
銅線 |
Cu |
0.025～0.600 |
8.9 | 100% | 220～250 |
低電阻導體 |
全部線圈 |
| 高張力線 |
HTW |
0.025～0.150 |
8.9 | 98% | 260～310 |
接近銅的導體電阻 細線化 高加工性 |
小型線圈 耳機線圈 加熱線 |
|
| HT10W |
0.025～0.150 |
8.9 | 96% |
270～320 | ||||
| HT20W |
0.025～0.150 |
8.9 | 93% |
280～330 | ||||
| HT40W |
0.025～0.150 |
8.9 | 88% | 330～380 |
||||
| 銅合金線 |
CN10 |
0.050～0.200 |
8.9 | 12% | 300～420 |
高抗張 高電阻導體 |
小型線圈 加熱線 |
|
| 0.15CSZ |
0.050～0.200 |
8.9 | 83% | 290～350 |
||||
輕量線 （鋁線） |
ALW |
0.050～0.390 |
2.7 | 62% | 130～170 |
線圈的輕量化 提高線圈可動反應 銅包鋁線、銅包鋁合金線 根據性能要求,變更銅覆蓋率 |
線圈 麥克風線圈 馬達線圈 調節器線圈 非接觸供電線圈 |
|
輕量線 (銅包鋁線) |
CCAW |
0.060～0.600 |
3.6 | 68% | 180～200 |
|||
| HCCAW |
0.035～0.150 |
3.6 | 64% | 190～220 |
||||
| H20CCAW |
0.050～0.150 |
4.2 | 49% | 270～320 |
||||
| 30CCAW |
0.080～0.150 |
4.6 | 72% | 250～300 |
||||
| H30CCAW |
0.050～0.150 |
4.6 | 55% | 270～320 |
||||
特殊線 （磁性） |
GeeDOME |
0.050～0.150 |
8.9 |
99% | 220～250 |
提高高頻線圈的Q特性、降低損耗 |
高頻線圈 |
| 絕緣膜 品種分類 |
| 溫度指數 | E（120℃） | F（155℃） | H（180℃） | C（200℃） |
| 特征 | 可焊接 | 中耐熱性 可焊接（一部分) |
高耐熱性 可焊接（一部分） |
高耐熱性 |
| 品名 | 溫度指數 | 焊錫接性 | 特征 | |
| 絕緣層 | LSUE | E（120℃） | 〇（360℃） | 可低溫焊錫 |
| UE | E（120℃） | 〇（380℃） | 可焊錫 | |
| SF.B | F（155℃） | 〇（400℃） | 中耐熱?可焊錫 | |
| SF.FL | F（155℃） | 〇（430℃） | 中耐熱?可焊錫 | |
| PE | F（155℃） | - | 中耐熱 | |
| SF.H | H（180℃） | 〇（400℃） | 高耐熱?可焊錫 | |
| SF.EI | H（180℃） | 〇（460℃） | 高耐熱?可焊錫 | |
| EI | H（180℃） | - | 高耐熱 | |
| AI | C（200℃） | - | 高耐熱 |
| 自粘膜 品種分類 |
由熱塑性樹脂、熱硬化型樹脂等組成，是在線圈成型時使漆包線之間結合而固定線圈形狀的樹脂層。
選擇線圈制造中的接合方法以及根據線圈所要求的耐熱性選擇使用自粘膜的種類
| 接合方法 | 溶劑 | 熱風 | 通電 | 熱硬化 |
| 特征（線圈成型） | 溶劑粘合 | 熱風粘合 | 通電粘合 | 溶劑或者是熱風粘合＋熱硬化 |
| 高耐熱性 | ||||
| 高輸出線圈用 |
| 粘合方法 | 粘合限界溫度 （ ℃ ） |
使用上限溫度 （ ℃ ） |
特征 | |||||
| 品名 | 溶劑 | 熱風 | 通電 | 熱硬化 | ||||
| 自粘層 | LOCK | 〇 | - | - | - | 180 | 140 | 可溶劑粘合 |
| LOCK Y1 | - | 〇 | 〇 | - | 130 | 100 | 可熱風、通電粘合 | |
| LOCK Y5 | - | 〇 | 〇 | - | 160 | 140 | 可熱風、通電粘合 | |
| LOCK Y7 | - | 〇 | 〇 | - | 180 | 160 | 可中耐熱、熱風?通電粘合 | |
| LOCK GT | - | 〇 | 〇 | - | 210 | 180 | 可高耐熱、熱風?通電粘合 | |
| LOCK BT | - | 〇 | 〇 | - | 240 | 200 | 可高耐熱、熱風?通電粘合 | |
| LOCK C5 | - | 〇 | 〇 | 〇 | 200 | 200 | 可高耐熱、熱風?通電粘合 | |
| LOCK KS | 〇 | 〇 | 〇 | 〇 | 200 | 155 | 中耐熱、粘合后的需要熱硬化 | |
| SVW | 〇 | - | - | 〇 | 200 | 180 | 高耐熱、粘合后的需要熱硬化 | |
特征（導體品種分類）
| ■銅線 | ■高張力線 | ■銅合金抵抗線 | ■輕量線 | ■特殊線(磁性 GeeDOME) |
| 低電阻導體 細線化 高加工性 | 高張力銅合金線 接近銅的導體電阻 細線化 高加工性 | 高張力銅合金線 高導體電阻 | 銅包鋁線、銅包鋁合金線 根據要求性能變更銅覆蓋率 線圈的輕量化 提高線圈可動反應 | 磁性層覆蓋在銅線表面的構造 提高高頻線圈的Q特性、降低損耗 即使是高溫焊錫，連接可靠性也很高 |
用途（導體品種分類）
| ■銅線 | ■高張力線 | ■銅合金抵抗線 | ■輕量線 | ■特殊線(磁性 GeeDOME) |
| 全部線圈 線圈 電感線圈 馬達線圈 調節器線圈 非接觸供電線圈 | 小型線圈 麥克風線圈 耳機線圈 加熱線 | 小型線圈 加熱線 | 線圈 麥克風線圈 耳機線圈 馬達線圈 調節器線圈 非接觸供電線圈 | 高頻線圈 電抗器線圈 電感線圈 變壓器用線圈 非接觸供電線圈 高頻電流傳感器線圈（控頭） |

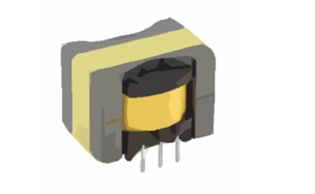

用途圖像（一例） |
用途圖像（一例） |
用途圖像（一例） |
用途圖像（一例） |
用途圖像（一例） |
總公司網站鏈接:https://www.totoku.co.jp/product/magnet/gee.html

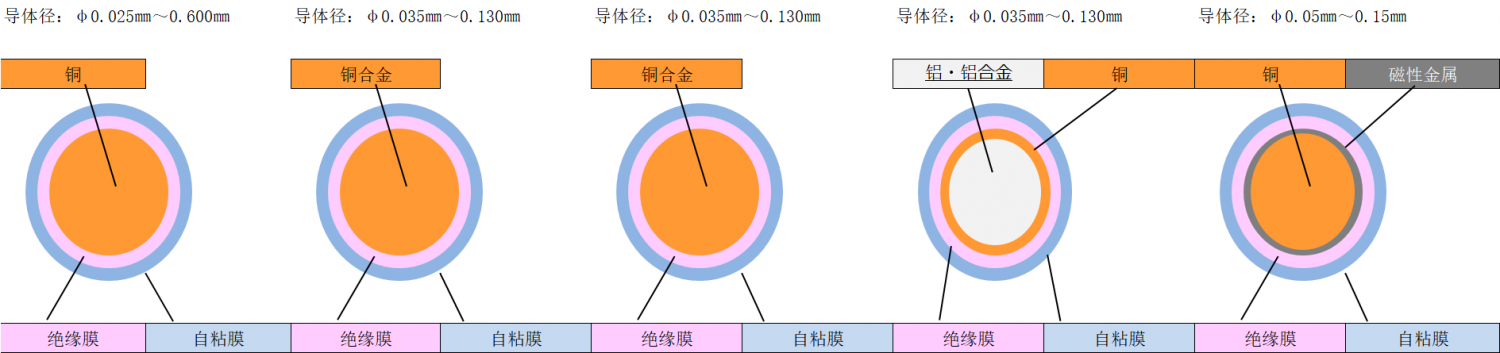

斷面構造
聯系方式
請隨時與我們聯系以獲取規格。
李先生：（漆包線相關）0573-85079504
張小姐：（加熱線相關）0573-85094838
